測試原理：

機械式微機彈簧疲勞試驗機主要有軟件控制系統、負荷位移采集系統、電機驅動系統、偏心輪傳動系統等四部分組成。機器主要原理是軟件控制電機通過同步帶減速，經由偏心輪帶動機器橫梁上下移動完成對試樣力的加載，來實現軸向的往復運動。該機具有結構合理、性能穩定、操作方便簡單，整機集成度高等特點。

適用范圍：

機械式微機彈簧疲勞試驗機適用于各種螺旋圓柱彈簧、氣彈簧、彈性體、彈性元件等零部件的軸向疲勞壽命試驗，以檢測彈簧的疲勞壽命或者是彈簧的可靠性水平。廣泛應用于彈簧生產企業、彈簧使用企業、大專院校科研單位、質檢部門等行業。

結構特點：

1、機身選用優質加厚鋼板，主要外購件選用國產優質產品，整機穩定可靠，保證機器能承受長時間、高負荷的運行；

2、試驗空間的調整采用手動控制，方便快捷；

3、試驗區加裝透明可視防護網，保障試驗操作人員的安全；

4、試驗加載選用國產優質精密交流電機，輸出扭矩性能穩定、運行可靠，克服了扭矩輸出不穩定對機器的影響；

5、負荷傳感器采用精密輪輻式傳感器，具有測量精度高、動態響應性好、抗側向力好、性能穩定等優點；

6、新增潤滑、導油系統，可實現試驗部位潤滑油的自動加注、自動收集、重復利用，改變了以往潤滑油溢出造成的機器二次污染，大大減輕了人工的操作。

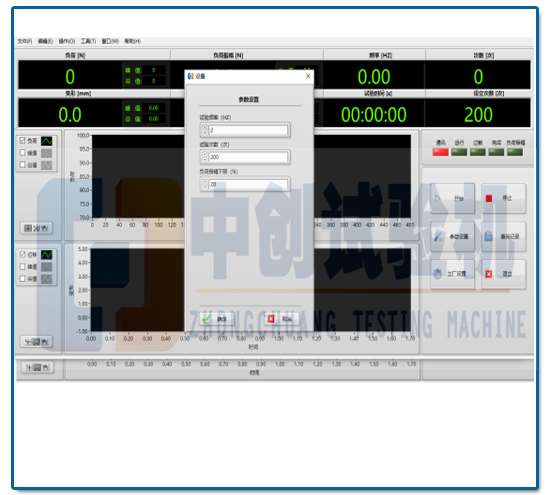

控制面板、查詢面板：

技術參數：

項目名稱 技術指標備注

比較大加載載荷 5000N單個或多個彈簧

垂向比較大空間 300mm

橫向比較大空間 150mm

試驗機頻率范圍 0-5Hz(300次/分)空載頻率，可調

試驗頻率（需滿足一定的幅頻特性） 按實際試樣

試驗機振幅 50mm 可調

試驗機可調振幅精度 1mm

試樣比較大變形量 100mm

計數容量 99999999

試驗工位 1（標配） 可定制

試驗機尺寸 850*700*1200mm

試驗機重量 700kg

供電電源 AC 380V±10% 50Hz
